焊（hàn）接（jiē）淬火礦篩網作為礦山、冶金（jīn）、建材等行業的關鍵篩分設備配件，其（qí）性能直接（jiē）影響生產效率和使用（yòng）壽（shòu）命。與傳統編織篩網相比，焊接篩網（wǎng）通過結構優化和工藝（yì）革新實現了性能的全麵（miàn）突破，成（chéng）為現代（dài）工業（yè）篩分領域的重要選擇。

一、焊接篩網的核心（xīn）性能優勢

1. 材料（liào）強化設計

焊接篩網采用錳鋼線材作為基礎材料，通過直徑加粗20%-30%的篩條設計，顯著提升整體結構強度（dù）。以（yǐ）常見的10mm孔徑篩網為例，焊接篩網的篩條直徑可達6-8mm，較編織（zhī）篩網（wǎng）的4-5mm直徑提升50%以上。這種設計使單根篩條的抗彎強度（dù）提升（shēng）約200%，為（wéi）承受大（dà）顆粒物料衝擊奠定基礎。

2. 硬度梯度提升

經過淬（cuì）火工藝處理後，材料硬度從原始錳鋼材質的190-220HB躍升（shēng）至210-235HB。這（zhè）種硬度提升並非均勻分布，而是通過梯度淬火工藝在焊接節點形成硬（yìng）度峰值（zhí）（可（kě）達240HB），既保（bǎo）證篩麵耐磨性，又避免因整體硬度過高導致的脆性問題。實（shí）際工況測試顯示，淬火（huǒ）焊接篩網在（zài）鐵礦篩（shāi）分中的使用壽命較普通編織網延長3-5倍。

3.革命性結（jié）構創新

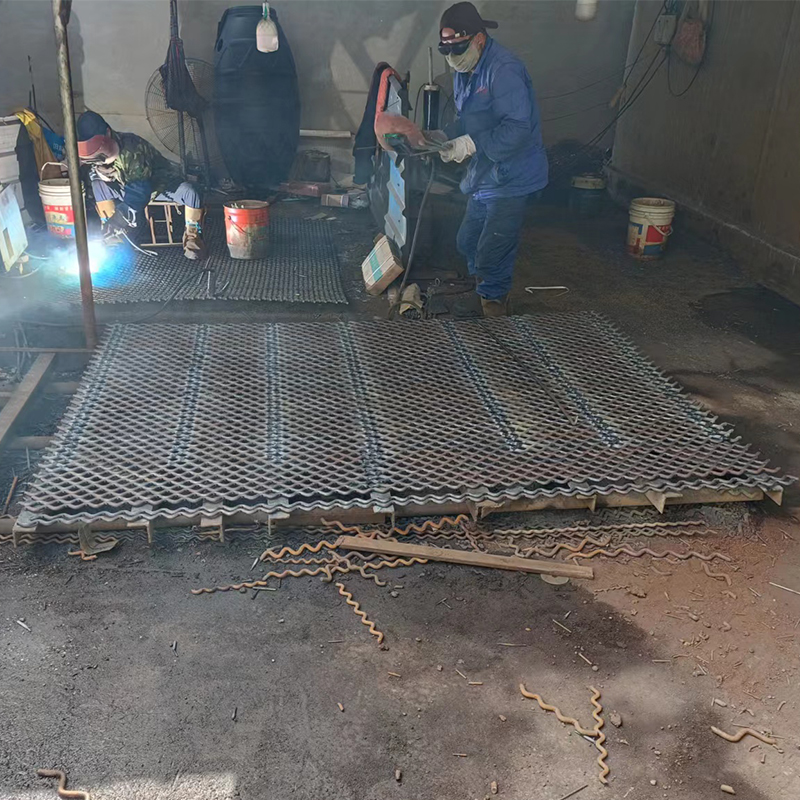

采用電弧焊接工藝將經緯（wěi）篩條熔接為整（zhěng）體，消除傳統編織網存在（zài）的交叉滑動摩擦。振動測試（shì）表明，在頻率1000次/分鍾的條件下，焊接結構能減少80%的篩（shāi）條間微動磨損。獨特（tè）的"鋼（gāng）板式"整體結構使承重能力突（tū）破性提升，某銅礦應用案例顯示，單塊1.5×2m的焊接篩網可承載8噸動態負荷，遠超同等尺寸（cùn）編織網3噸的極限。

二、先（xiān）進製造（zào）工藝解析

1. 智能化焊接技術（shù）

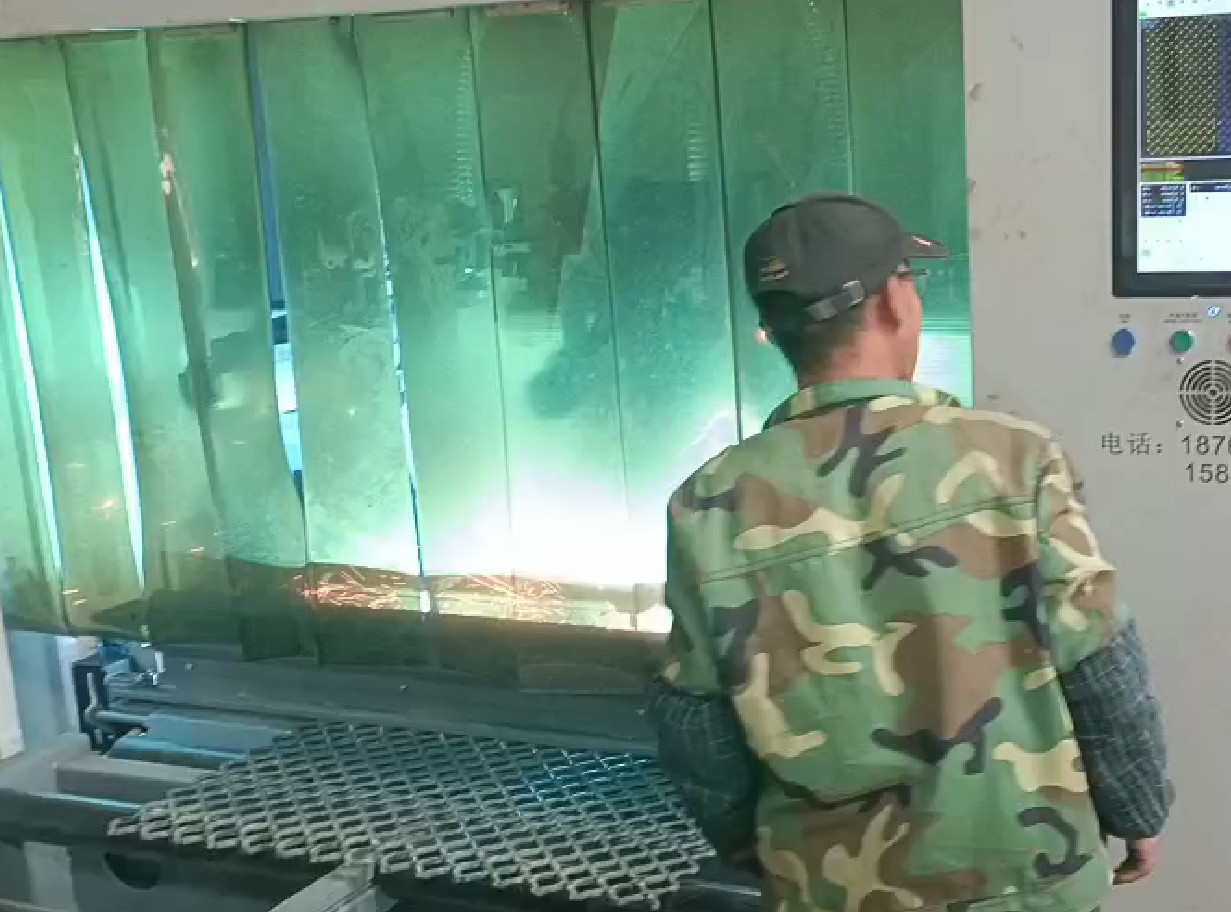

機器人精密焊接：針對10mm以下孔徑篩（shāi）網，六軸焊接機器人可（kě）實現（xiàn）0.2mm精度的焊點定位，焊接速（sù）度達15點/分（fèn）鍾，且每個焊點的熔深保持一致。某大（dà）型篩網廠的對比數據顯示，機器人焊接（jiē）的產品廢品率從人工的5%降至0.3%。

大孔徑深（shēn）熔工藝：對（duì）於絲徑≥10mm的粗條篩網，采用埋弧焊配合（hé）特殊焊劑，可實現12-15mm的完全熔透深度，經超聲波探傷檢（jiǎn）測，焊接缺陷率低於0.1%。

2. 定製化淬火體係

介質選擇科學化：針對不同錳鋼成分（如ZGMn13與（yǔ）ZGMn18Cr2），建立（lì）水基聚合物溶（róng）液（20℃時冷卻速度120℃/s）與快速淬火油（冷卻速度80℃/s）的匹配數據庫。

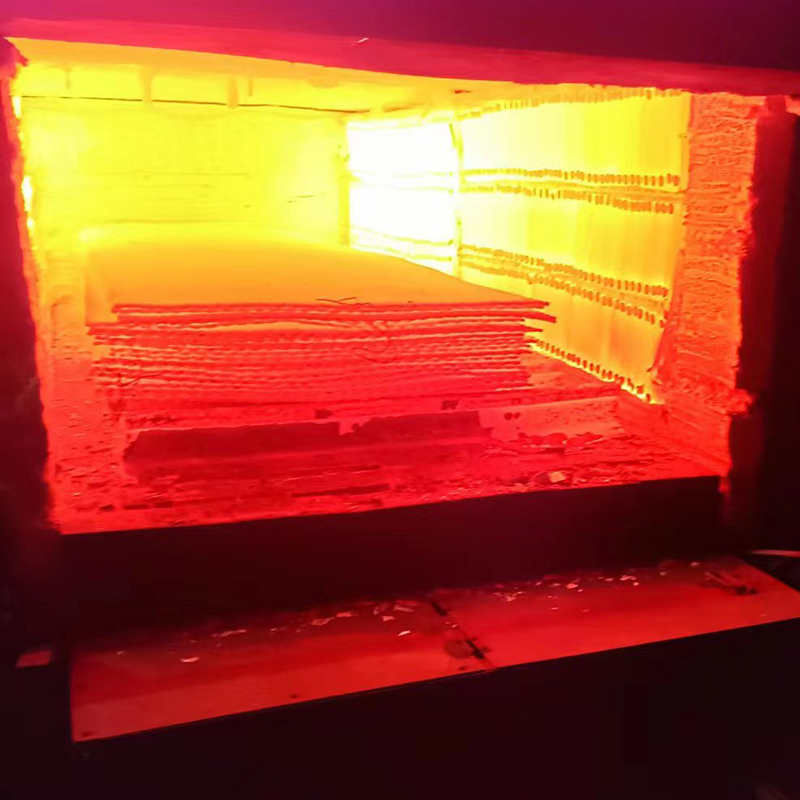

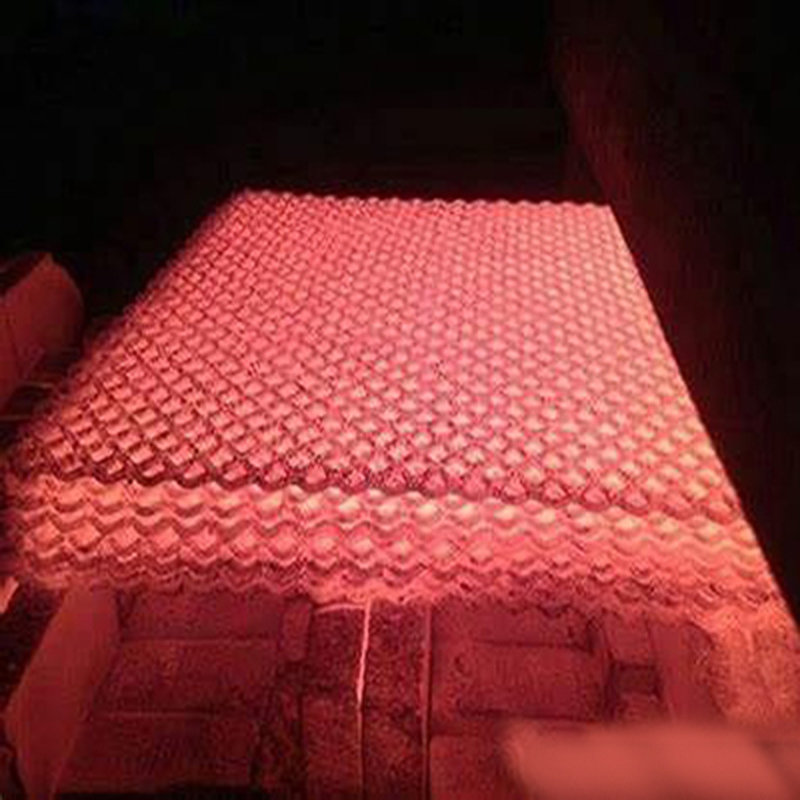

溫度精準控製：通過紅外測溫係統將奧氏體化溫度控製在950±10℃，保溫時間（jiān）按厚度係（xì）數0.8min/mm計算，確保組織完全轉變。

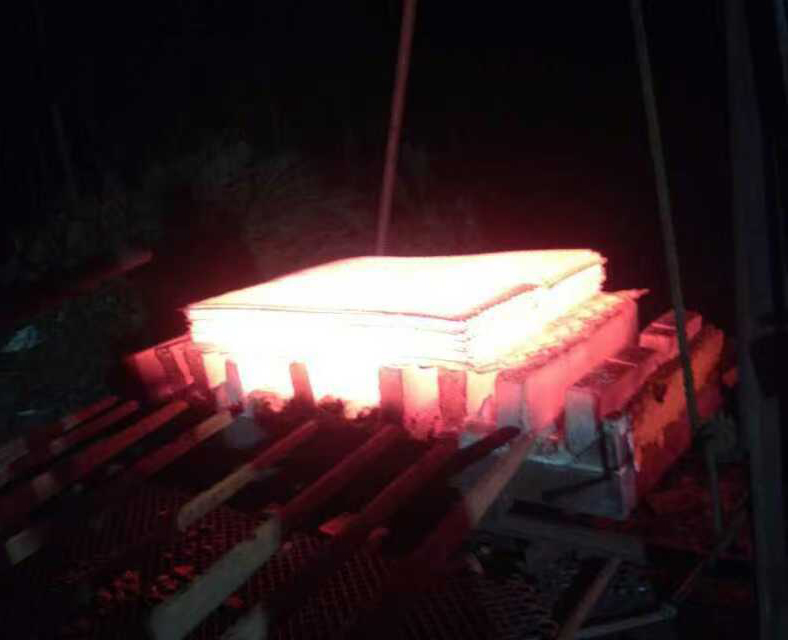

創新淬火工藝：對方孔15mm的篩網采用（yòng）"水霧梯度淬火"，先以高壓水（shuǐ）霧（壓力0.6MPa）快速（sù）冷卻至（zhì）500℃，再轉為空冷，獲得表層硬（yìng）度235HB、芯部韌性保持180HB的優化性（xìng）能配比。

三、工程應用價值深度挖（wā）掘（jué）

1. 安裝維護革命

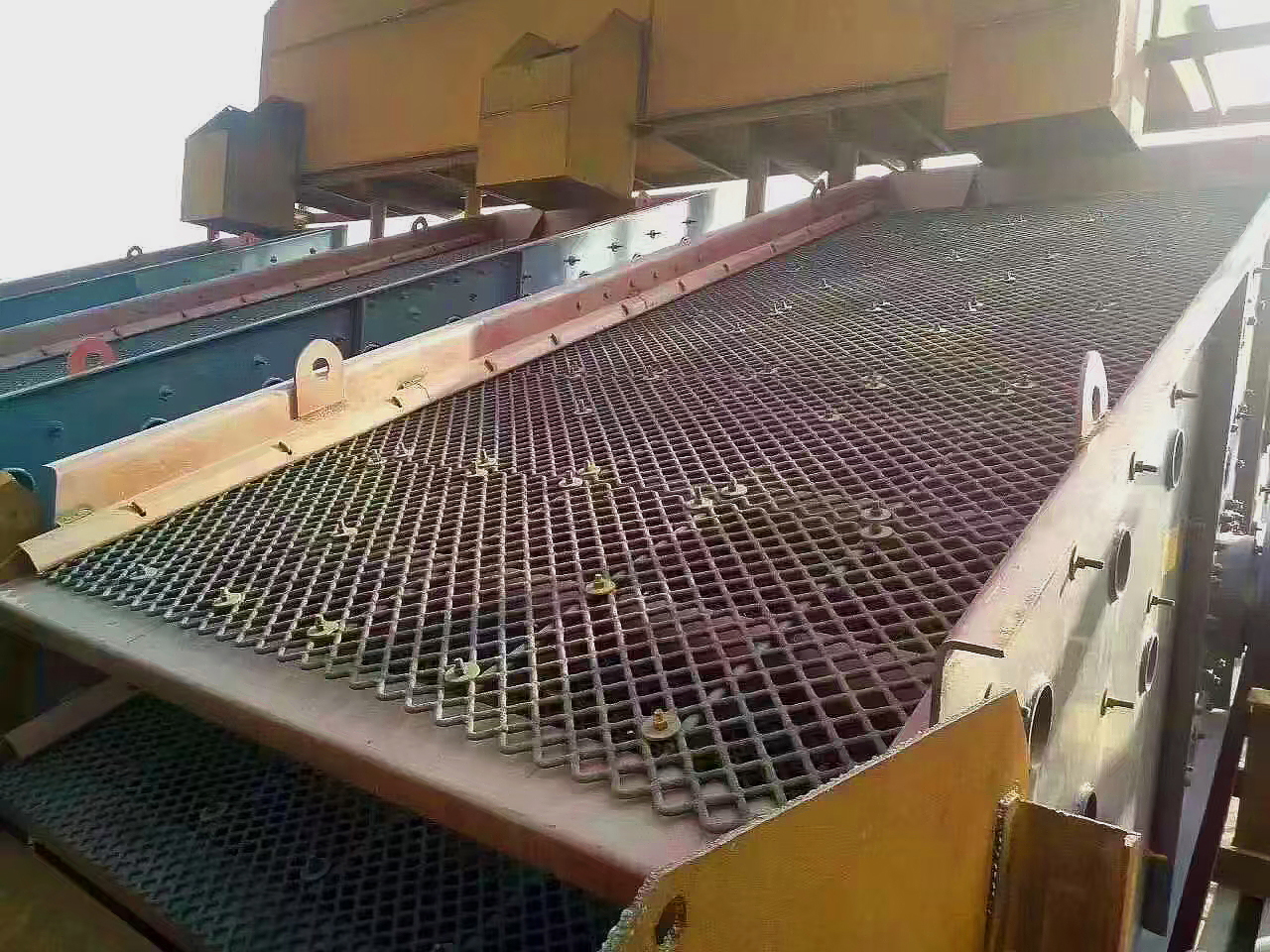

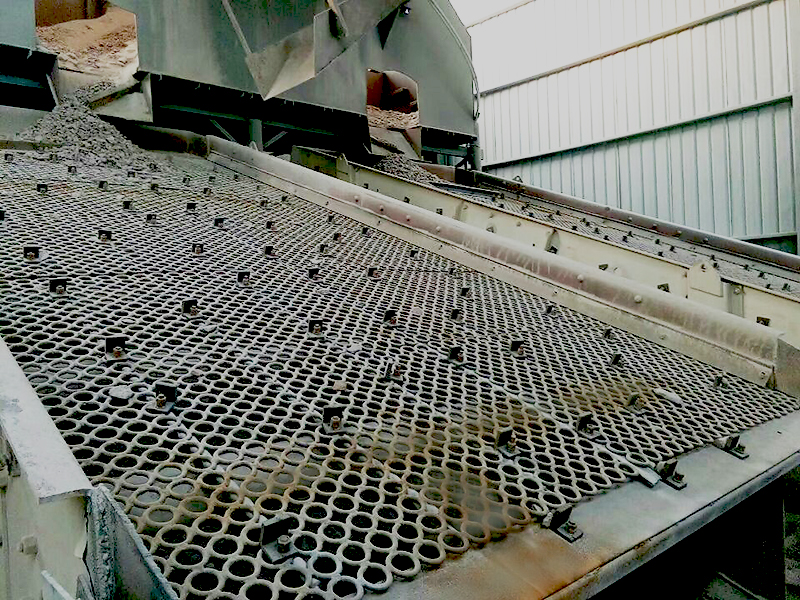

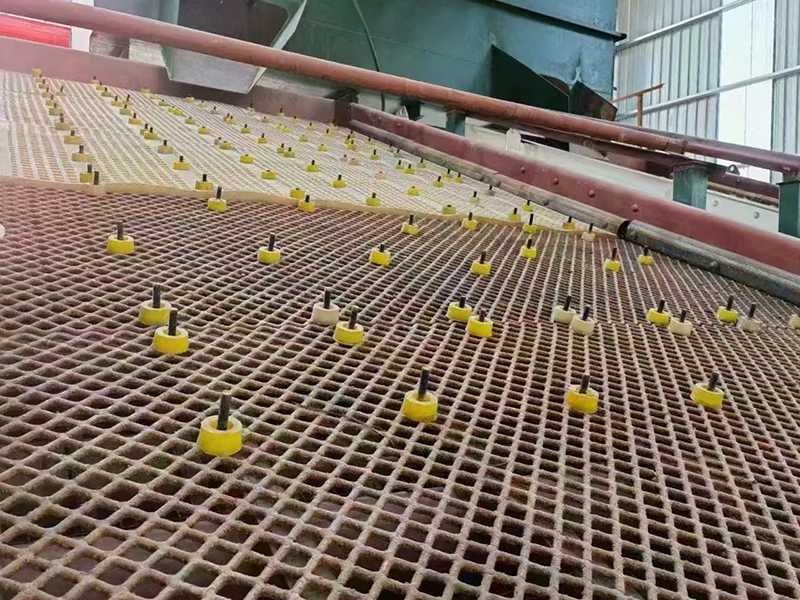

整體式結構使安裝時間縮短70%，且無需像編織網預留3%-5%的拉伸餘（yú）量。某鐵礦改造項目（mù）采（cǎi）用模塊化焊接篩網後，更換作業從原來的8小時（shí）/次降（jiàng）至2.5小時/次。特有的邊緣（yuán）法蘭（lán）設計可實現單人多工具快速鎖緊，抗拉強度達500MPa以上。

2. 全生命周（zhōu）期成本（běn）優（yōu）勢

雖然（rán）焊（hàn）接篩網初期（qī）采購成本比編織網高30%-40%，但在以下方麵實現成本逆轉：

運輸損耗（hào）率從編織（zhī）網的15%降至3%以下

 安裝調試（shì）成（chéng）本降低60%

使用壽命延（yán）長至（zhì）編織網的2-3倍

某水泥廠的計算（suàn）表明（míng），三年周期內綜合成本可降低25%以上。

3. 極端工況適應性

在-40℃低溫環境（如北方礦山）和80℃高（gāo）溫物料（如（rú）剛出窯的熟料）條件（jiàn）下，焊接篩網表現出優異的抗熱疲勞性能。衝擊試（shì）驗顯示，在5kg鋼球3m高度自由落體衝擊下，焊接篩網的變形量僅為編織網的1/4。

四（sì）、技術發展趨勢

1. 材料複合化：研發碳（tàn）化鎢顆粒（含量15%-20%）表麵熔（róng）覆技術，有望將（jiāng）關鍵部位硬度提升至60HRC以上。

2.智能監測係統：嵌入光纖傳感器的"智能篩網"可實時監測應力（lì）分布，預警疲勞損傷。

3.綠色製（zhì）造工藝：激光焊（hàn）接+感應淬火的新工藝路線，能使能耗降低40%，且完（wán）全避（bì）免淬火介質汙染。

焊接淬火礦篩網的技術進化，本質上是通過材料科學（xué）、機（jī）械工程和（hé）熱（rè）處理的跨學科融合，解決了傳統篩分設（shè）備“強度-韌性-耐磨”難以兼顧的三角矛（máo）盾。隨著數字化製造（zào）技術的深度應用（yòng），這類產品正在從單純的耗材向具有狀態（tài）感知能力的智能裝備轉變，為（wéi）現代工業篩分（fèn）提供（gòng）更優解決方（fāng）案。
